11-2 Scapy生成报文帧图和ip路由追踪图

前置条件

  • Linux环境：本课环境Ubuntu24.04。Windows理论上可以但实际各种问题。

  • root权限：Ubuntu进入桌面时用root/111111登录。

  • 依赖系统软件：将会安装用于图表生成的其它系统软件。添加环境变量。

实验四 生成IP报文帧

  1. Ubuntu登录桌面时以root用户登录，这样打开的pycharm也是root权限。

  2. scapy

pip install scapy==2.6.1

  1. 安装PyX库
    PyX库介绍：用于生成svg、pdf等2D图片格式。

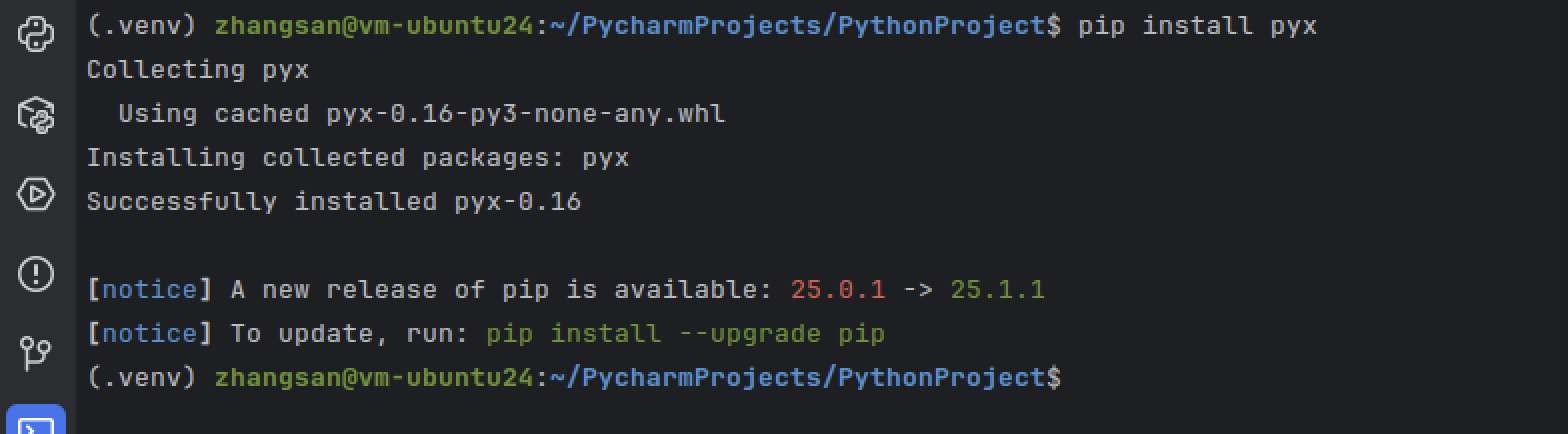

pip install pyx
11 2 py x

  1. ⭐️安装TexLive
    网上许多教程在依赖部分止步于安装PyX库，但代码运行后仍然报PyX的import错误，我曾怀疑是虚拟py解释器问题排查了好久。
    官方文档提了要安装这个scapy doc/installation/optional ，但说了一句不是很清楚，下面是理清楚后的结果。

Tex：一种排版引擎。精确控制字体、间距、公式。但比较偏底层，真干活要用在其上开发的软件。
Latex：是Tex的宏级，封装了常用操作，使人们关注在内容书写上。写论文。
TexLive：TeX Live是一个tex的发行版，包含了TeX引擎、LaTeX宏集以及所有必要的工具，这个是最终的图形化软件。除此之外有MikTex。
tlmgr：安装TexLive后生成的命令行工具，用于管理TexLive功能。

PyX：充当Python和TexLive之间的中间调用者。所以这个调用形式跟第四章的netmiko库调用GraphViz画图是一样的。

1）安装TexLive。scapy文档推荐在unix上安装Texlive，实际Texlive和Miktex都支持多操作系统，下一个小问题是texlive官方文档快速安装 采用源代码安装并不方便(wget下载 tar解压缩 make编译 安装 生成软链接)，实际可以用操作系统的包管理器安装。

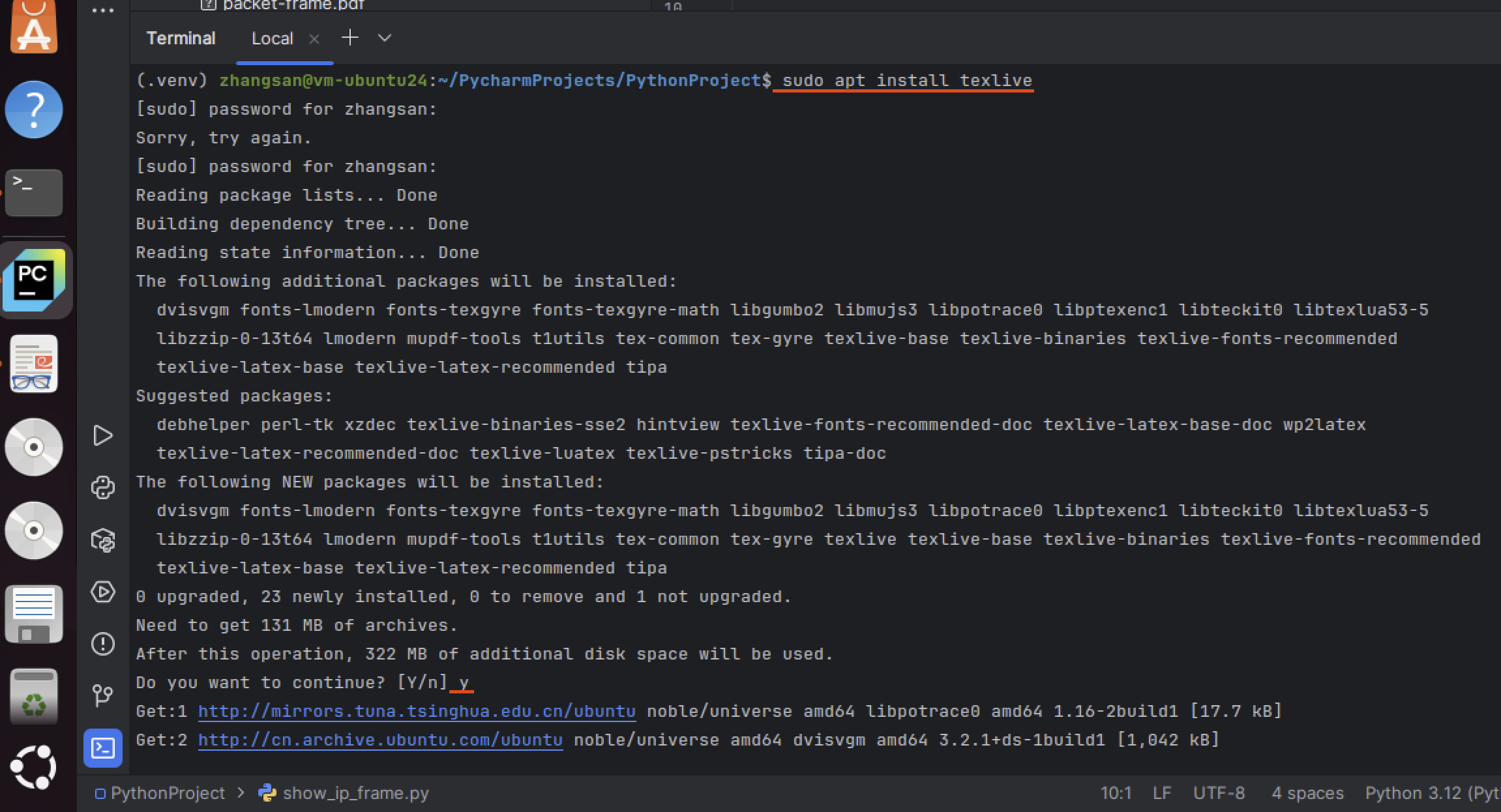

apt update apt install -y texlive # 130Mb大小

11 2 texlive
2）tlmgr添加环境变量PATH并验证。
安装Texlive后会生成一个叫tlmgr （TexliveManager）的命令行管理工具，用来管理Texlive的功能。
Python Scapy调用PyX库，PyX库调用tlmgr。所以tlmgr所在目录应该添加进操作系统环境变量PATH中，好在apt方式安装的Texlive已经完成这步骤了。
直接验证

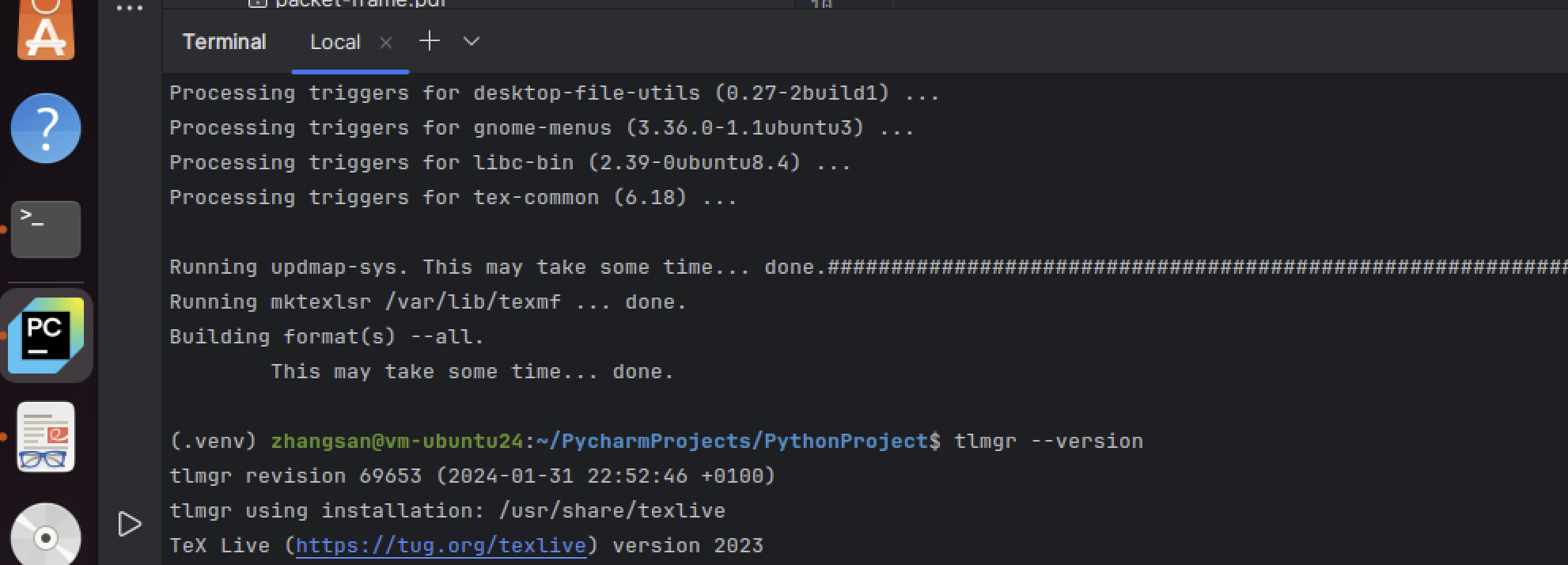

tlmgr --version # 有东西输出说明成功
11 2 texlive tlmgr

  1. 新建一个py脚本

from scapy.all import * # IP()在Pycharm中报红线是正常情况，只要运行不报错就行，因为Pycharm是静态检查，有些包结构检测不出来。 ip_layer = IP(dst="127.0.0.1") icmp_layer = ICMP() packet = ip_layer / icmp_layer packet.show() packet.pdfdump("test.pdf") # packet.canvas_dump()

  1. 运行结果
    调用过程：python代码➡️PyX库➡️TexLive(tlmgr)。

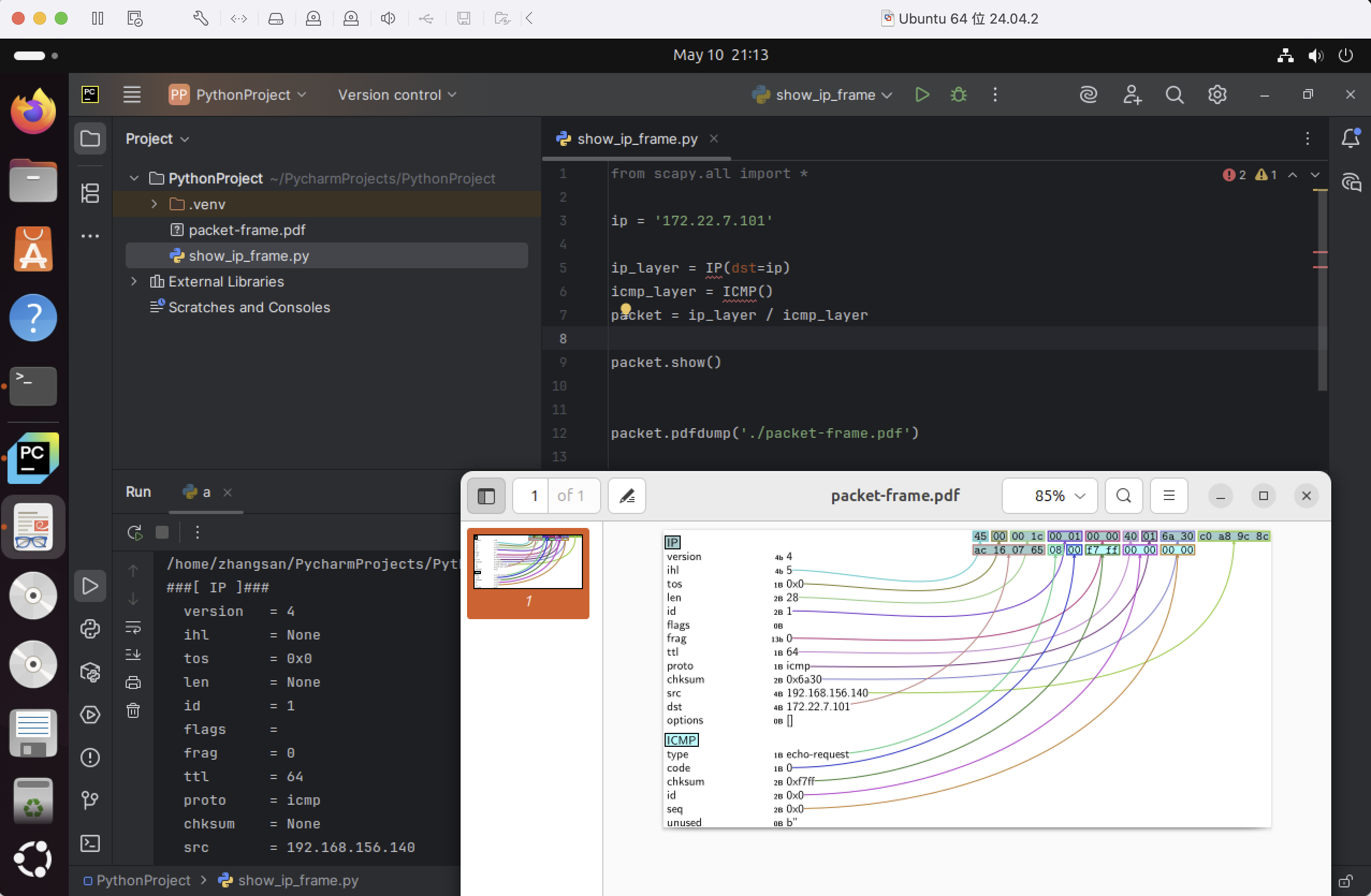

🎉成功结果生成IP帧报文图pdf并自动调用系统看图软件打开，这个图比计算机网络课上的图更加精确，告诉我们一个顶层信息如HTTP请求的下层是TCP/IP协议，信息拆分成一个个报文，每个报文的字节是各种信息的组合如源地址、目标地址、协议。

11 2 ip

实验四 生成traceroute跟踪图

traceroute：跟踪路由，可以把从客户端到目的地的所有路由器ip都打印出来，客户端电脑➡️教室路由器➡️学校路由器➡️xxx➡️区路由器➡️郑州路由器➡️杭州路由器。可以在终端里随便一试traceroute www.baidu.com ，如果搭配ip地址数据库，可以知道每一跳的地点。

  1. 安装scapy。略，前面已经安装。

  2. 安装Graphviz。生成图网工图依赖此软件。

apt update # 前面已经更新可省略。 apt install -y graphviz

  1. 代码，新建一个.py脚本

from scapy.all import * ans, unans = traceroute(['www.baidu.com']) ans.graph(target='> test.svg')

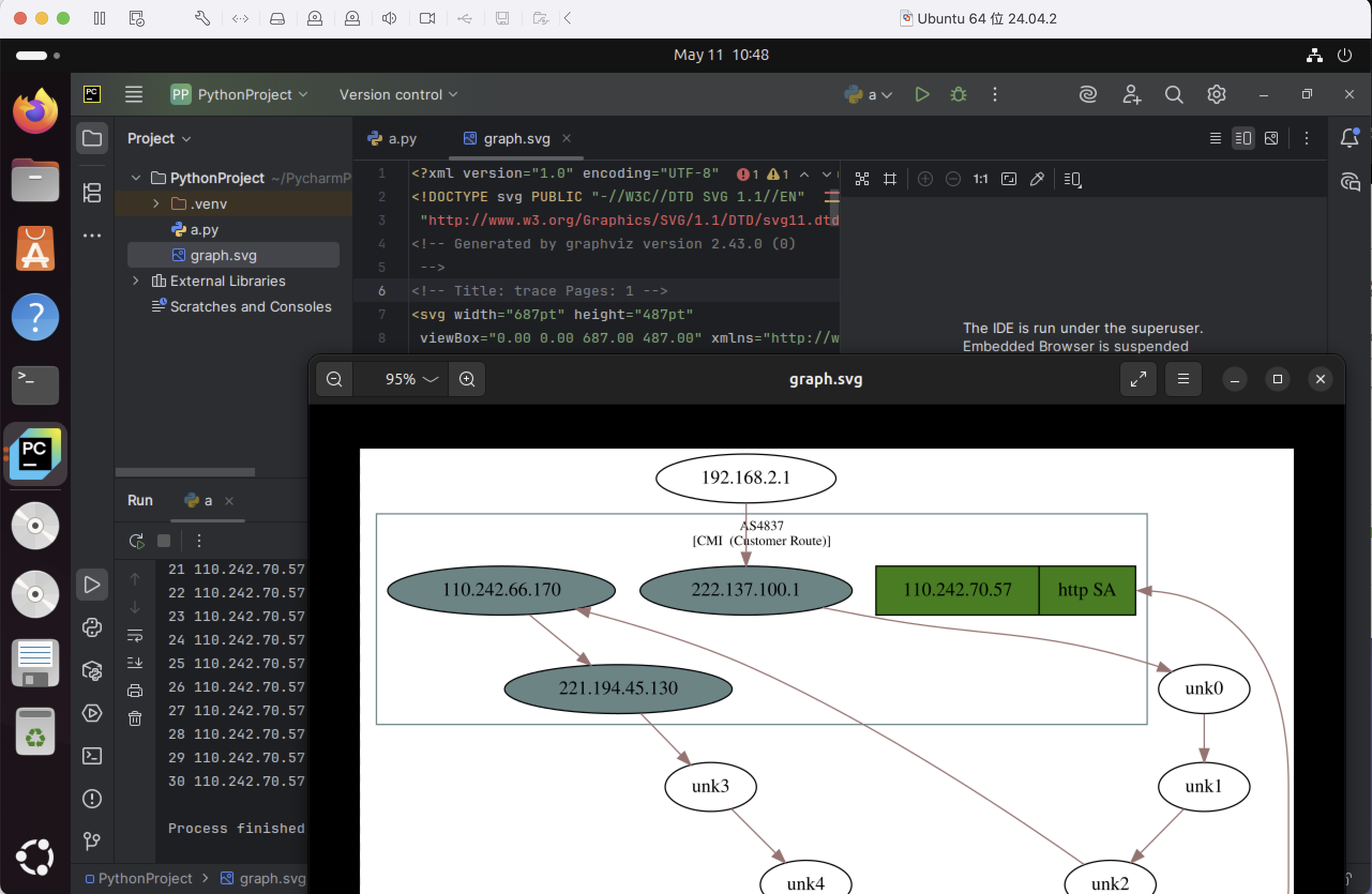

  1. 成功结果 🎉成功生成svg图片。

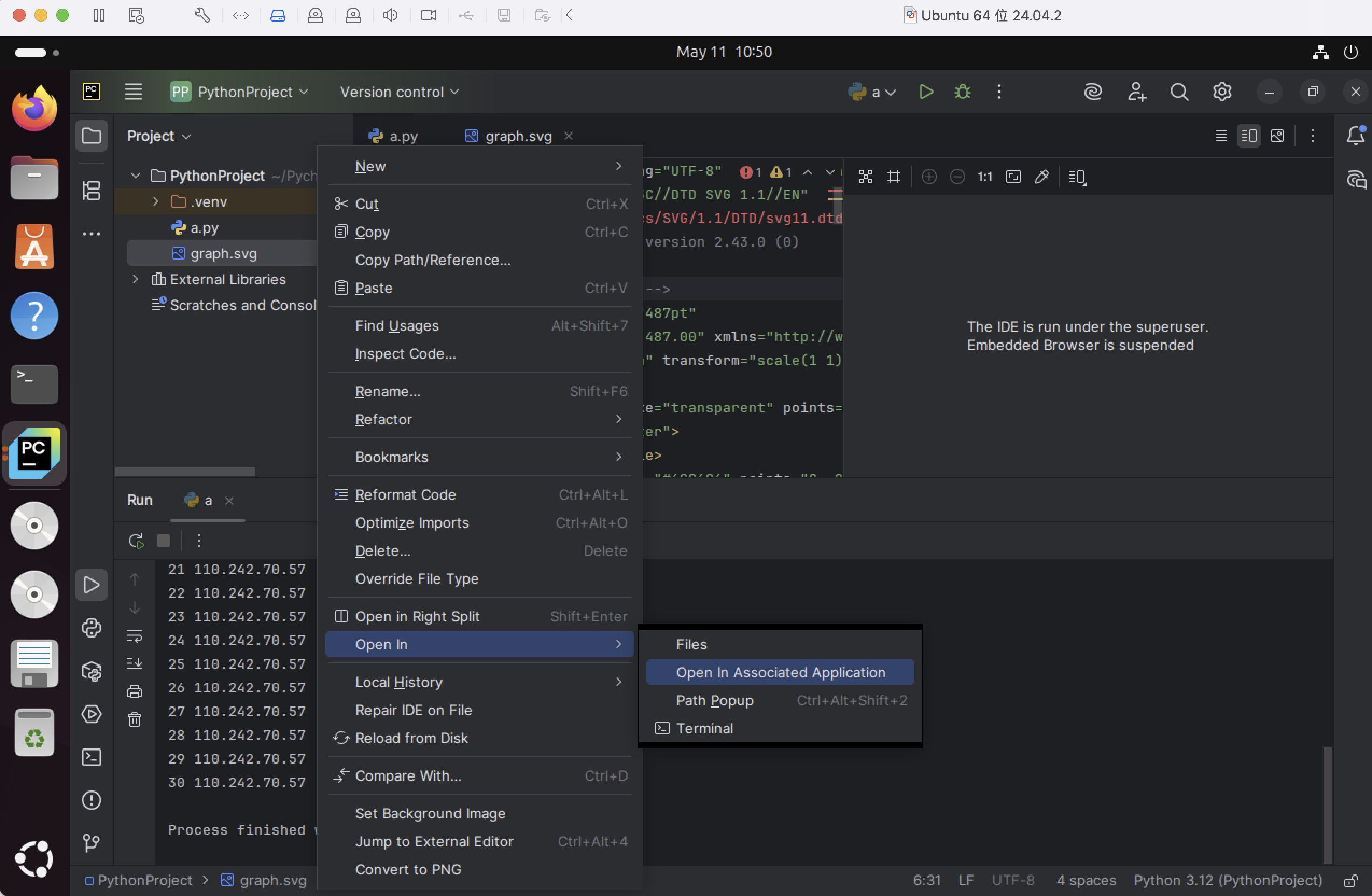

    但是root权限运行的Pycharm为了防止自动执行恶意代码而关闭了一些功能，需要从项目目录图片上右键调出菜单》open in》associated application用系统自带的预览看图软件打开。

    11 2

    11 2

(如果安装了vpython，可以trace3D()方法生成3D图，运行后会自动打开浏览器并访问服务。但是我尝试的结果是无报错但图像黑，怀疑是虚拟机内图形性能不足，需要在物理机中尝试下。)

参考

scapy安装
