2-1 eNSP设备节点与物理机通讯

telnet协议介绍

Telnet在1969年开发出来，在RFC 15定义，是最早形成的互联网协议之一。
Telnet是TCP/IP协议族中的一种应用层协议，使用于互联网及局域网中，使用虚拟终端的形式，提供双向、以文字字符串为主的命令行接口交互功能。
是互联网远程登录服务的标准协议和主要方式，常用于服务器的远程控制，可供用户在本地主机执行远程主机上的工作。

优点: 简单。 缺点: 所传输的资料并未加密，账号和密码等敏感资料容易会被窃听，因此此协议逐渐被淘汰，改用更安全的SSH协议。

实验设计

1. 在eNSP中使用交换机设备S5700，配置vlan，配置IP，通过Cloud设备暴露通讯使之与物理机互通。

2. 服务端设备开启telnet服务。

3. 客户端使用Python telnetlib库进行连接验证。

视频教程

全屏看，无声音，跟下面文档对应看，文档解释了更多的技术细节和为什么这样做的原因，视频更容易学习如何操作。

⭐️每一章节都将重复进行配置IP和与物理机通讯操作，必须人人掌握。

详细步骤

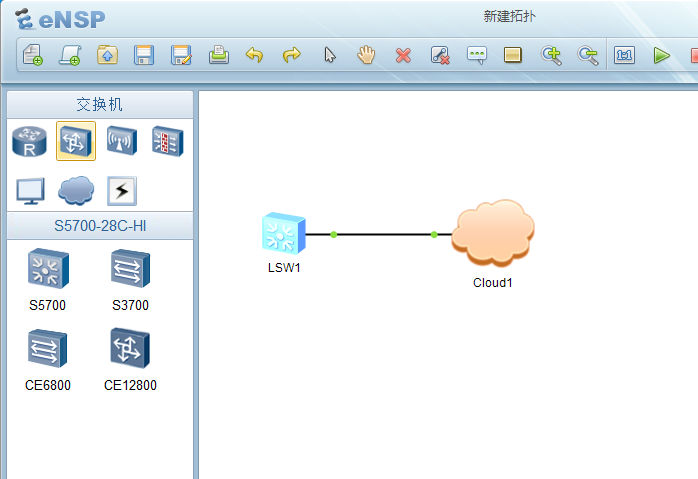

拓扑图：

1. 新建设备

   1. 新建拓扑：HuaWei eNSP v1.30网工模拟器/新建拓扑。

   2. 新建设备：从左侧设备列表 交换机 /选择 S5700 /拖动到设备到拓扑图中。

   3. 启动设备：设备图标上 鼠标右键 调出菜单/选择 启动。

   4. 打开终端：设备图标上 鼠标右键 调出菜单/选择 CLI ，或直接 鼠标左键双击 设备图标 呼出命令行。
      设备刚开机显示 # 号，开机完成显示 <Huawei> 为正常。

2. 由用户视图进入系统配置视图:
   开机默认进入用户视图，特征为 <Huawei> 。系统配置需要进入更高权限的系统配置视图，特征为中括号扩主的主机名 [Huawei]。

   <Huawei>system-view [Huawei]

3. 配置IP
   命令：

   [Huawei]interface vlanif 1 [Huawei-Vlanif1]ip address 192.168.56.100 24 [Huawei-Vlanif1]quit [Huawei]ping 192.168.56.1 # ping Cloud设备充当中间人的Virtualbox虚拟网卡地址有助于主动发包 # 这里省略了显示绑定GE口的命令，上面的vlanif编号必须为1，连接设备后vlanif 1和GE 0/0/1将默认绑定并启用。

   命令解释：

   1. 网工知识复习。OSI网络模型第二层链路层，根据MAC地址转发包。第三层传输层，根据IP地址找到不同网段。 交换机是二层设备，无法直接运行ip配置命令，需要先配置vlan转为三层设备。

   2. 配置vlan。vlan(virtual lan)虚拟局域网，假设一个局域网下有两百台机器，但各部门间不想互相访问，vlan提供划分子网提供更细致的控制。

   3. interface命令进入vlan 1设备接口。vlan后面的编号可以手动指定。此时标识变为[主机名-接口名]。

   4. 配置IP。 24代表子网掩码255.255.255.0。

   5. quit退出。此命令会让前面的设置立即生效。

   6. 进入GigabitEthernet千兆以太网口，0/0/1堆叠式交换机的第一台设备、中的第一个子硬件区域、中的第一个插槽。
      (标号可能从0或1开始，在更新的设备CE12800上，可以使用缩写GE 1/0/0，为了避免错误建议不要缩写，可用tab自动补全命令)。
      并将此GE0/0/1口与vlan1上配置的ip绑定。

   7. (⭐️ )ping Cloud设备充当中间人的Virtualbox虚拟网卡地址192.168.56.1有助于主动发包。因为eNSP在节点配置不正确的情况下即使后面配置变对了，也不会主动发包。

   7. 启动GE0/0/1口。undo shutdown，撤销关闭即为start开启，此命令有助于使之前的命令生效。但其实连线后，此GE口才会真正启动。

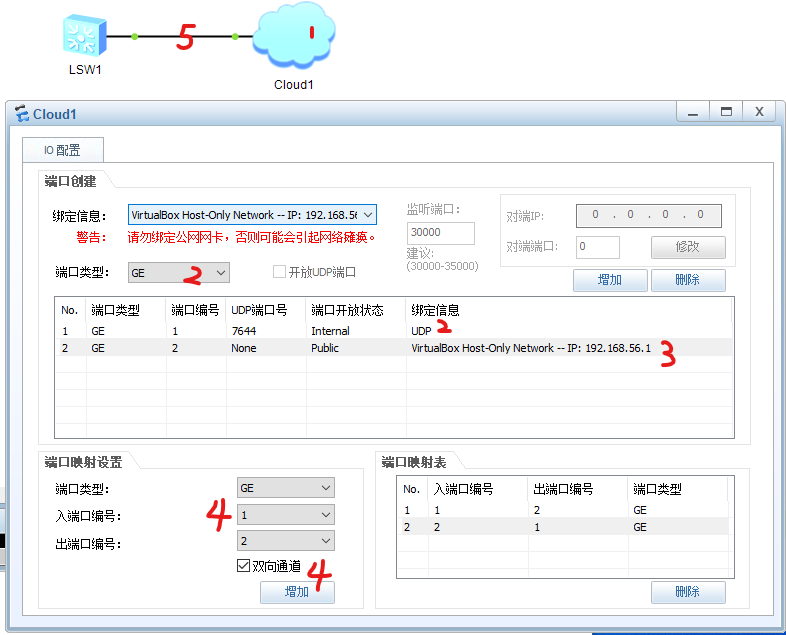

4. 添加Cloud设备



   1. 从eNSP左侧设备栏拖动 Cloud☁️设备到拓扑中。

   2. 双击设备进入到编辑。

   3. 设备节点到Cloud的虚拟网口。 绑定信息： internal 、端口类型：GE。然后点击右上角的增加，添加了一行记录。

   4. Cloud到其它网卡到虚拟机网口。绑定信息： VitualBox Host-Only Network -- IP 192.168.56.1 、端口类型：GE。忽略警告“请勿绑定公网网卡，否则可能引起网络瘫痪”。然后点击右上角的增加，添加了一行记录。

   5. 两个虚拟网口连通，打通模拟设备到物理机之间通讯。界面下半部分端口映射设置 ，端口类型：GE、入端口编号1、出端口编号2、双向通道：勾选。点击增加，端口映射表多出两条记录。

   这部分操作为了打通模拟器节点到物理机的访问：
   网络设备S5700 ⬅️➡️ Cloud ⬅️➡️ 192.168.56.1 ⬅️➡️ 物理机

5. 连线

   1. 左键单击eNSP左侧设备栏拖 连接线⚡ /auto️自动类型连接线，然后分别点击S5700设备和Cloud进行连线。
      连线后线上表示网口的小圆点变为绿色，线变为绿色，S5700设备命令行刷新日志GE 0/0/1 state up。

6. 验证

   1. 连接线变为绿色。鼠标悬浮在连接线上时，可见设备端的接口为GE 0/0/1

   2. ⭐️设备命令行查看GE口状态。

   display ip interface brief

   返回结果可见GE0/0/1口的ip地址和physical物理状态为UP启用中。

   3. 设备ping测试

   ping 192.168.56.1 ping [你的Windows主机地址] # 可以省略。机房地址形如172.31.3.100

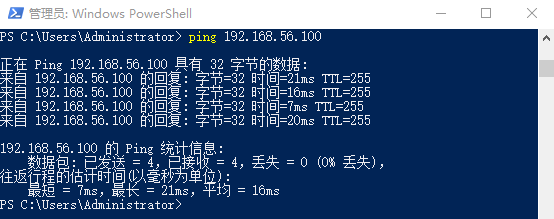

   4. 物理机ping eNSP设备

   ping 192.168.56.1 # 根据我的经验，有时直接ping设备ip不通，但ping网关有助于使模拟器节点配置生效 ping 192.168.56.100

   成功效果为eNSP中的S5700设备能与外界物理机互相ping通。





   🎉终于成功!
