7-2 Telemetry遥测

介绍

遥测: 是指传感器在测量现场收集测量对象的数据后，数据通过无线传输（例如无线电、超声波或红外线）、电话或计算机网络、简讯和GSM等各种方式传送至远距离的接收设备以供监测人员监测。

Network Telemetry(/təˈlemətri/)网络遥测技术: 是一项远程的从物理设备或虚拟设备上高速采集数据的技术。设备通过推模式周期性的主动向采集器上送设备的接口流量统计、CPU或内存数据等信息，相对传统拉模式的一问一答式交互，提供了更实时更高速的数据采集功能。优势有：

采集数据的精度高，且类型十分丰富，可以充分反映网络状况。
在复杂的网络中，能够快速地定位故障，达到秒级，甚至亚秒级的故障定位速度。
仅需配置一次订阅，设备就可以持续上报数据，减轻了设备处理查询请求的压力

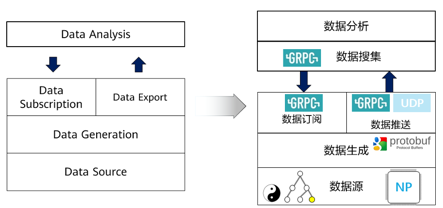

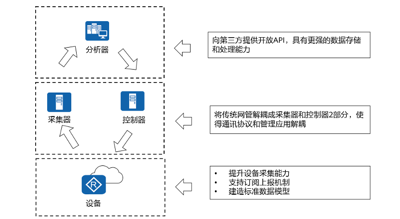

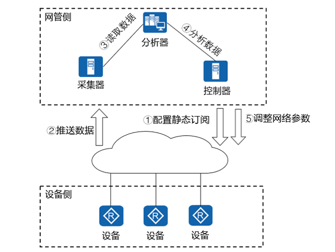

框架架构

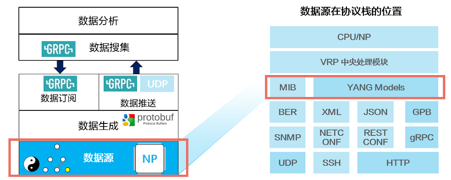

数据源

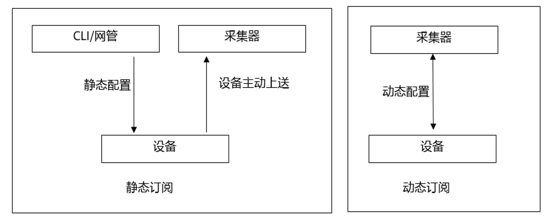

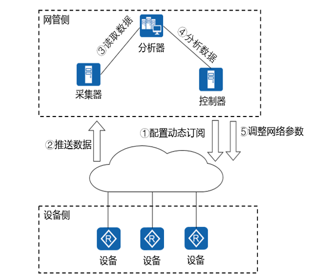

订阅模式：主动订阅与被动订阅。静态订阅即设备端主动推送数据，适合长期监控。动态订阅适合临时尝试。

采样数据

采样路径：linux系统的哲学是一切皆文件，访问cpu使用率要访问系统路径 huawei-debug:debug/cpu-infos/cpu-info。

采样周期

GBP编码：在设备和采集器之间传输数据时，需要对数据进行编码，当前支持2种编码格式即Google协议缓冲（Google Protocol Buffer，GPB）编码格式和JSON编码格式。文件后缀.proto，与XML、JSON相似只是采用二进制编码性能更好。

Proto文件：用于定义GPB编码的编码规则。Telemetry利用GPB编码格式（文件扩展名为.proto）提供一种灵活、高效、自动序列化结构数据的机制，GPB属于二进制编码格式，性能好、效率高。

gRPC协议：Telemetry通过gRPC协议将经过编码格式封装的数据上报给采集器进行存储。gRPC协议是Google发布的开源RPC框架，是基于HTTP/2协议的、高性能的、通用的软件框架。通信双方都基于该框架进行二次开发，从而使得通信双方聚焦在业务，无须关注由gRPC软件框架实现的底层通信。

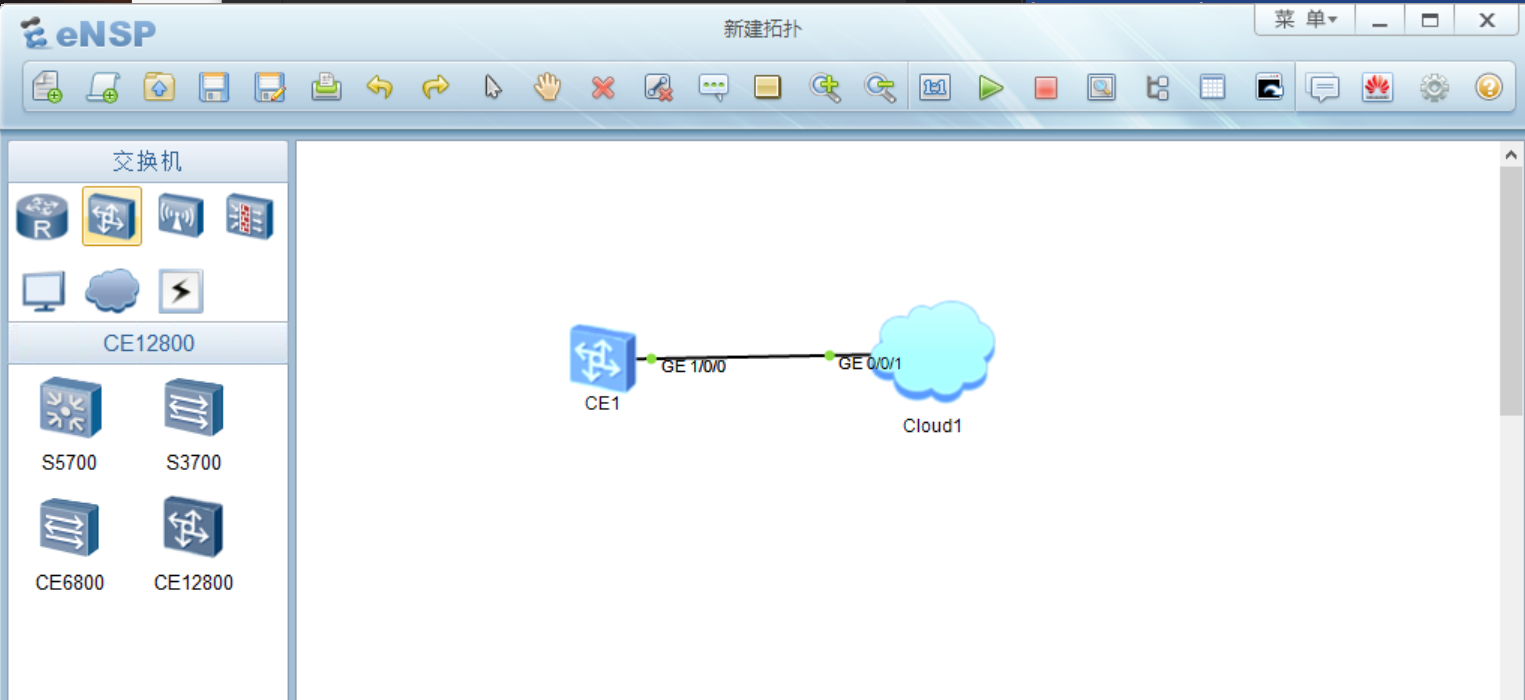

实验-被动订阅获取设备侧CPU数据

设备侧：CE12800 192.168.56.100
采集器：Cloud 192.168.56.1:10001
分析器：物理机Python代码

服务端设备侧

导入CE12800设备镜像包(老师下发镜像至学生机)，启动CE12800，配置与物理机互通。

<HUAWEI>system-view immediately       # 缩写 sy im
[HUAWEI]interface GE1/0/0             # CE12800的第一个GE口是1/0/0，可以display interface brief确认。
[HUAWEI-GE1/0/0]undo portswitch       # 交换机配ip可以配在vlanif1上，也可以把GE口转3层，eNSP上的S5700功能不全不支持转3层这种方式。
[HUAWEI-GE1/0/0]ip address 192.168.56.100 24
[HUAWEI-GE1/0/0]undo shutdown

# 验证
[HUAWEI-GE1/0/0]display this
[HUAWEI-GE1/0/0]display ip interface brief    # 确认有IP和PHY状态为UP

# 测试ping中间人，即测试从服务器到物理机连通
[HUAWEI-GE1/0/0]ping 192.168.56.1
[HUAWEI-GE1/0/0]q
[HUAWEI]

Windows终端下测试物理机ping服务器设备侧

ping 192.168.56.100

telemetry配置

# 进入telemetry配置
<HUAWEI>sy im               # 如果已经在配置模式中，则不需要这行。
[HUAWEI]telemetry

# 创建目标组、创建目标
# 指定数据上传目标地址，即采集器，设备侧的数据推送至物理机，python客户端接收数据。
# 由于充当中间人的网卡与物理机互通，推送至192.168.56.1即推送至物理机，与SNMP trap实验类似。
# 推送至192.168.56.1 10001端口，python客户端中的连接信息应该与此保持一致。
[HUAWEI-telemetry]destination-group destination1      # 组名起名为destination1，为了好记，后面的传感器名也是英语单词加数字1。
[HUAWEI-telemetry-destination-group-destination1]ipv4-address 192.168.56.1 port 10001 protocol gRPC
[HUAWEI-telemetry-subscription-subscription1]display telemetry destination destination1     # 验证
[HUAWEI-telemetry-destination-group-destination1]q

# 创建传感器组、创建传感器，采样路径(一切设备皆文件思想)、过滤条件(例如cpu使用率超过40%再上报，为了降低复杂度和更容易看到数据，未配置)。
[HUAWEI-telemetry]sensor-group sensor1         # 注意刚开始的路径为[HUAWEI-telemetry]
[HUAWEI-telemetry-sensor-group-sensor1]display telemetry sensor-path    # (可选)查看传感器路径或课本p107页
[HUAWEI-telemetry-sensor-group-sensor1]sensor-path huawei-devm:devm/cpuInfos/cpuInfo
[HUAWEI-telemetry-sensor-group-sensor1]display this                     # (可选)验证
[HUAWEI-telemetry-sensor-group-sensor1]display telemetry sensor sensor1     # (可选)验证
[HUAWEI-telemetry-sensor-group-sensor1]q

# 创建订阅，绑定目标、绑定传感器，设置采样周期时间，编码（默认GPB与proto文件对应，可选xml、json）
[HUAWEI-telemetry]subscription subscription1
[HUAWEI-telemetry-subscription-subscription1]destination-group destination1
[HUAWEI-telemetry-subscription-subscription1]sensor-group sensor1 sample-interval 10000     # 单位ms。不能小于display telemetry sensor-path 中的最小间隔。
[HUAWEI-telemetry-subscription-subscription1]display telemetry subscription subscription1   # 验证
[HUAWEI-telemetry-subscription-subscription1]q

The device is running! ################################################################################ ################################################################################ ################################################################################ ################################################################################ ########## <HUAWEI>sy im Enter system view, return user view with return command. [HUAWEI]int GE1/0/0 [HUAWEI-GE1/0/0]undo portswitch [HUAWEI-GE1/0/0]ip address 192.168.56.100 24 [HUAWEI]int GE1/0/0 [HUAWEI-GE1/0/0]undo shutdown [HUAWEI-GE1/0/0]dis this # interface GE1/0/0 undo portswitch undo shutdown ip address 192.168.56.100 255.255.255.0 # return [HUAWEI-GE1/0/0]dis ip int br *down: administratively down !down: FIB overload down ^down: standby (l): loopback (s): spoofing (d): Dampening Suppressed The number of interface that is UP in Physical is 3 The number of interface that is DOWN in Physical is 0 The number of interface that is UP in Protocol is 2 The number of interface that is DOWN in Protocol is 1 Interface IP Address/Mask Physical Protocol VPN GE1/0/0 192.168.56.100/24 up up -- MEth0/0/0 unassigned up down -- NULL0 unassigned up up(s) -- [HUAWEI-GE1/0/0]ping 192.168.56.1 PING 192.168.56.1: 56 data bytes, press CTRL_C to break Reply from 192.168.56.1: bytes=56 Sequence=1 ttl=128 time=2 ms Reply from 192.168.56.1: bytes=56 Sequence=2 ttl=128 time=2 ms Reply from 192.168.56.1: bytes=56 Sequence=3 ttl=128 time=2 ms Reply from 192.168.56.1: bytes=56 Sequence=4 ttl=128 time=2 ms Reply from 192.168.56.1: bytes=56 Sequence=5 ttl=128 time=2 ms --- 192.168.56.1 ping statistics --- 5 packet(s) transmitted 5 packet(s) received 0.00% packet loss round-trip min/avg/max = 2/2/2 ms [HUAWEI-GE1/0/0]q [HUAWEI]telemetry [HUAWEI-telemetry]destination-group destination1 [HUAWEI-telemetry-destination-group-destination1]ipv4-address 192.168.56.1 port 10001 protocol gRPC [HUAWEI-telemetry-destination-group-destination1]q [HUAWEI-telemetry]sensor-group sensor1 [HUAWEI-telemetry-sensor-group-sensor1]sensor-path huawei-devm:devm/cpuInfos/cpuInfo [HUAWEI-telemetry-sensor-group-sensor1]dis this # sensor-group sensor1 sensor-path huawei-devm:devm/cpuInfos/cpuInfo # return [HUAWEI-telemetry-sensor-group-sensor1]display telemetry sensor sensor1 -------------------------------------------------------------------------------- -------- Sensor-name:sensor1 1. Sensor-path : huawei-devm:devm/cpuInfos/cpuInfo Sensor-type : sample Path-state : NA Op-field : - Op-type1 : - Op-value1 : - Relation : - Op-type2 : - Op-value2 : - -------------------------------------------------------------------------------- -------- [HUAWEI-telemetry-sensor-group-sensor1]display telemetry sensor-path Sample(S) : Serial sample. Sample(P) : Parallel sample. -------------------------------------------------------------------------------- ---------------------------------- Type MinPeriod(ms) MaxEachPeriod Path -------------------------------------------------------------------------------- ---------------------------------- Sample(S) 10000 -- huawei-devm:devm/cpuInfos/cpuInfo Sample(S) 10000 -- huawei-devm:devm/memoryInfos/memoryInf o Sample(P) 100 20 huawei-ifm:ifm/interfaces/interface/if Statistics Sample(S) 100 20 huawei-ifm:interfaces/interface Sample(S) 10000 200 huawei-mac:mac/bdMacTotalNumbers/bdMac TotalNumber Sample(S) 10000 200 huawei-mac:mac/macAddrSummarys/macAddr Summary Alarm -- -- huawei-sem:hwCPUUtilizationResume Alarm -- -- huawei-sem:hwCPUUtilizationRisingAlarm Alarm -- -- huawei-sem:hwStorageUtilizationResume Alarm -- -- huawei-sem:hwStorageUtilizationRisingA larm -------------------------------------------------------------------------------- ---------------------------------- [HUAWEI-telemetry-sensor-group-sensor1]q [HUAWEI-telemetry]subscription subscription1 [HUAWEI-telemetry-subscription-subscription1]destination-group destination1 [HUAWEI-telemetry-subscription-subscription1]sensor-group sensor1 sample-interva l 5000 Warning: The sampling intervals of some XPaths have been changed. To query the m inimum sampling interval that each path supports, run the display telemetry sens or-path command. [HUAWEI-telemetry-subscription-subscription1]sensor-group sensor1 sample-interva l 10000 [HUAWEI-telemetry-subscription-subscription1]display telemetry subscription subs cription1 --------------------------------------------------------------------------- Sub-name : subscription1 Source Address : - Dscp : 0 Protocol : GRPC Encoding : GPB Send bytes : 0 Send packets : 0 Total send delay : 0 Total send error : 0 Total send drop : 12 Total other error : 0 Last send-time : 0000-00-00 00:00:00 Sensor group: ---------------------------------------------------------------------- Sensor-name Sample-interval(ms) Heart-interval(s) Suppression State ---------------------------------------------------------------------- sensor1 10000 - NO RESOLVED ---------------------------------------------------------------------- Destination group: ---------------------------------------------------------------------- Dest-name Dest-IP Dest-port State Vpn-name Protocol ---------------------------------------------------------------------- destination1192.168.56.1 10001 RESOLVED - GRPC ---------------------------------------------------------------------- Sub-state : PASSIVE --------------------------------------------------------------------------- Total subscription number is : 1 [HUAWEI-telemetry-subscription-subscription1] [HUAWEI-telemetry-subscription-subscription1] [HUAWEI-telemetry-subscription-subscription1] [HUAWEI-telemetry-subscription-subscription1]display telemetry destination desti nation1 -------------------------------------------------------------------------------- -------- Dest-name Dest-addr Dest-port State Vpn-name Protocol Istls FailedReason -------------------------------------------------------------------------------- -------- destination1192.168.56.1 10001 RESOLVED - GRPC TLS NA -------------------------------------------------------------------------------- -------- [HUAWEI-telemetry-subscription-subscription1]

准备.proto文件和生成

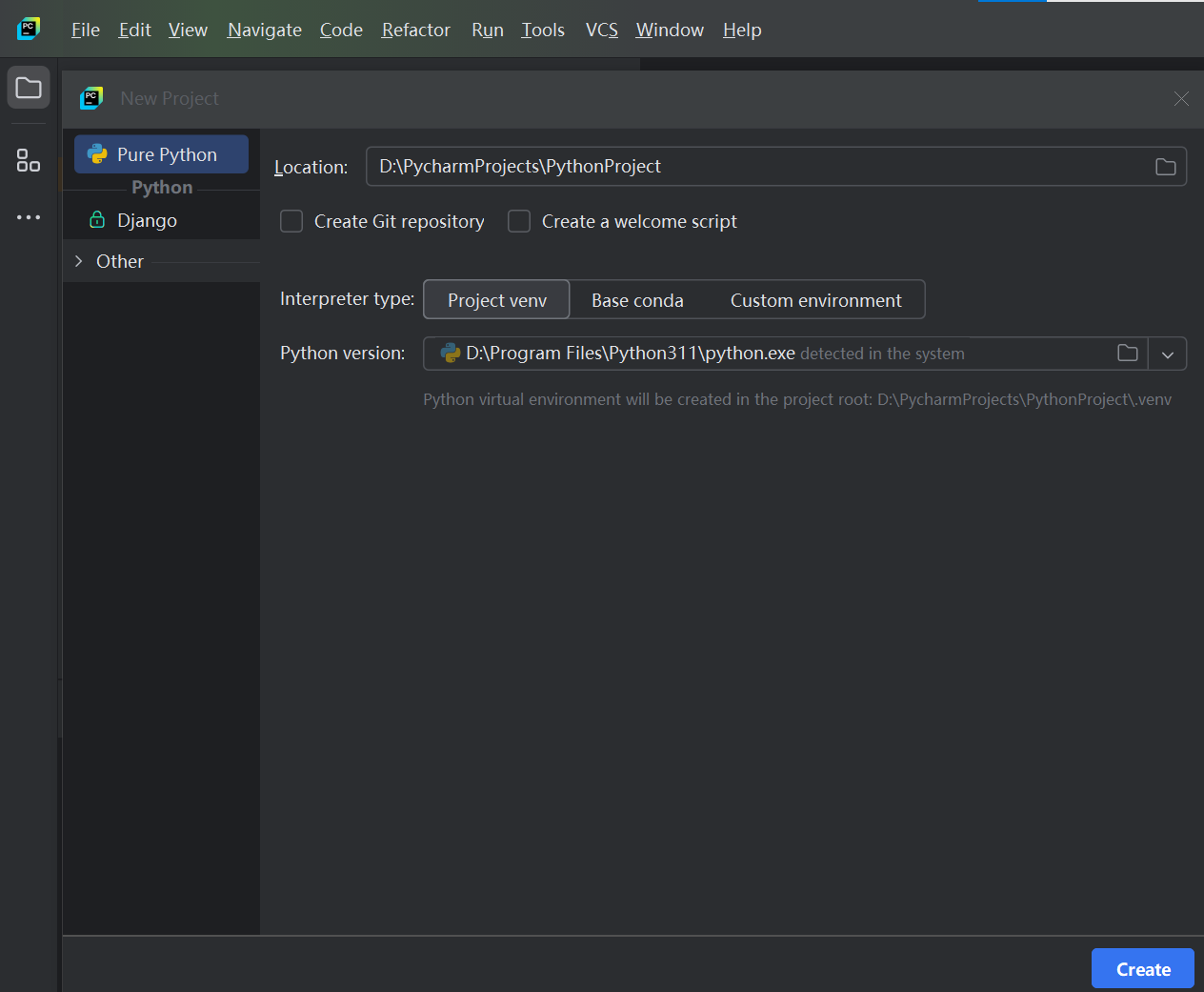

(可选)一个新的python工程项目

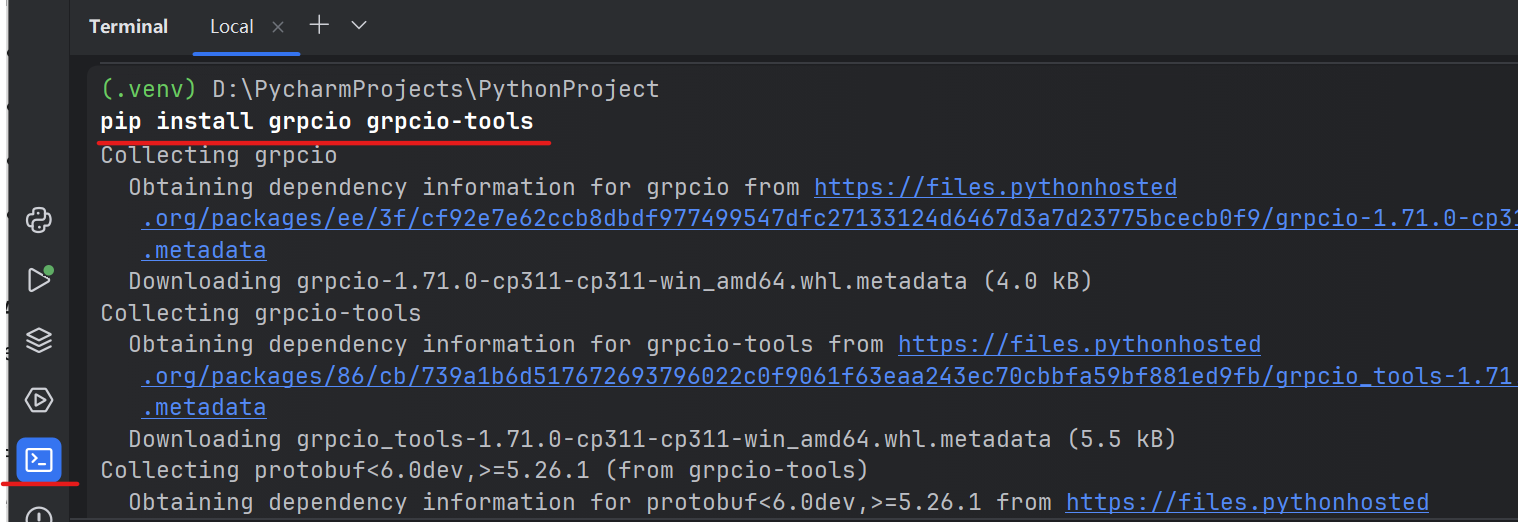

安装grpcio、grpcio-tools库

pip install grpcio grpcio-tools

pip install grpcio grpcio-tools -i http://mirrors.cloud.tencent.com/pypi/simple --trusted-host mirrors.cloud.tencent.com

从官网下载CE12800 proto文件(已准备好，直接从文档链接下载)
⏬配套文件-华为CE12800-proto文件.zip

解压缩之后需要其中的三个proto文件，每个proto的作用详见课本p 。
三个文件是：

huawei-devm.proto
huawei-grpc-dialout.proto
huawei-telemetry.proto。

python项目工程下新建子文件夹protos ，把这几个proto文件ctrl+V粘贴进去（Pycharm弹窗提示是否粘贴选确定）。

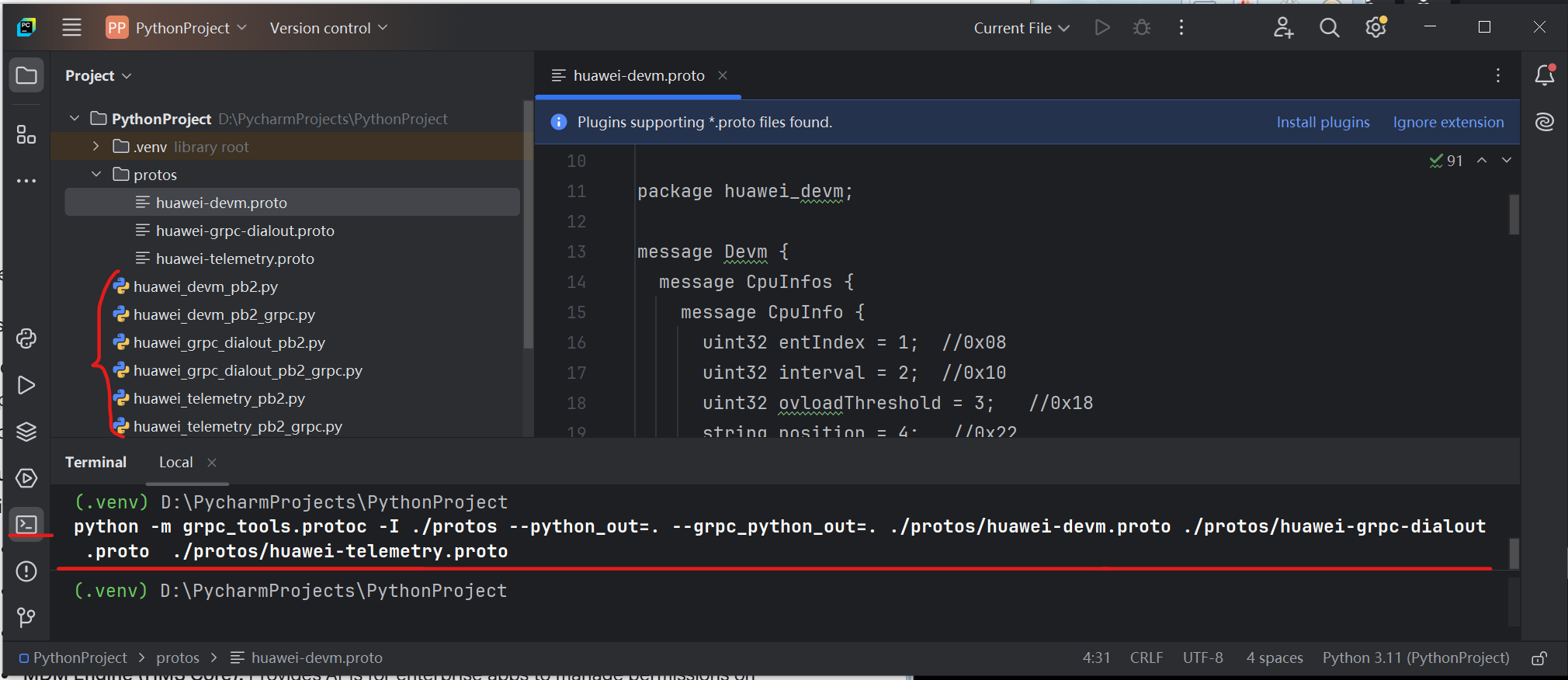

编译proto文件。3个.proto文件最终生成6个.py文件。
Windows终端下输入命令：（建议使用Pycharm中的终端，因为帮你cd到了项目文件夹下，下面文件中的路径才能保证正确）

python -m grpc_tools.protoc -I ./protos --python_out=. --grpc_python_out=. ./protos/huawei-devm.proto ./protos/huawei-grpc-dialout.proto  ./protos/huawei-telemetry.proto

创建telemetry_server.py
注意连接的设备侧地址和端口号与之前命令中的一致。

from concurrent import futures    # 导入实现服务端的多进程/多线程模块
import time
import importlib                  # 导入可以实现动态导入的模块
import grpc                       # 导入gRPC模块
import huawei_grpc_dialout_pb2_grpc  # run_codegen.py生成
import huawei_telemetry_pb2          # run_codegen.py生成

_ONE_DAY_IN_SECONDS = 60 * 60 * 24

def serve():
    # 创建一个grpc server对象，使用多线程，最大线程数为3
    server = grpc.server(futures.ThreadPoolExecutor(max_workers=3))
    # 注册huawei的telemetry数据监听服务，如果收到设备的消息，
    # 则创建Telemetry_CPU_MEM_Info实例解码回显消息内容
    huawei_grpc_dialout_pb2_grpc.add_gRPCDataserviceServicer_to_server(
        Telemetry_CPU_MEM_Info(), server)
    # 设置socket监听端口
    server.add_insecure_port('192.168.56.1:10001')
    # 启动grpc server
    server.start()
    # 死循环监听，如果没有收到设备侧发的消息，程序陷入暂停状态
    try:
        while True:
            time.sleep(_ONE_DAY_IN_SECONDS)
    except KeyboardInterrupt:
        server.stop(0)


# 创建类继承huawei_grpc_dialout_pb2_grpc中Service方法
class Telemetry_CPU_MEM_Info(
    huawei_grpc_dialout_pb2_grpc.gRPCDataserviceServicer):

    def __init__(self):
        return

    def dataPublish(self, request_iterator, context):
        for i in request_iterator:
            print('############ start ############\n')
            telemetry_data = huawei_telemetry_pb2.Telemetry.FromString(i.data)
            # print(telemetry_data)

            for row_data in telemetry_data.data_gpb.row:
                print('-----------------')
                print('The proto path is :' + telemetry_data.proto_path)
                print('-----------------')
                module_name = telemetry_data.proto_path.split('.')[0]
                root_class = telemetry_data.proto_path.split('.')[1]

                # 动态加载telemetry获取数据的对应模块，本例中为
                decode_module = importlib.import_module(module_name + '_pb2')
                # print(decode_module)
                # 定义解码方法：getattr获取动态加载的模块中的属性值，
                # 调用此属性的解码方法FromString
                decode_func = getattr(decode_module, root_class).FromString

                print('----------- content is -----------\n')
                # 将row_data中的content中的内容使用此方法解码，并输出
                print(decode_func(row_data.content))
                print('----------- done -----------------')

if __name__ == '__main__':
    serve()

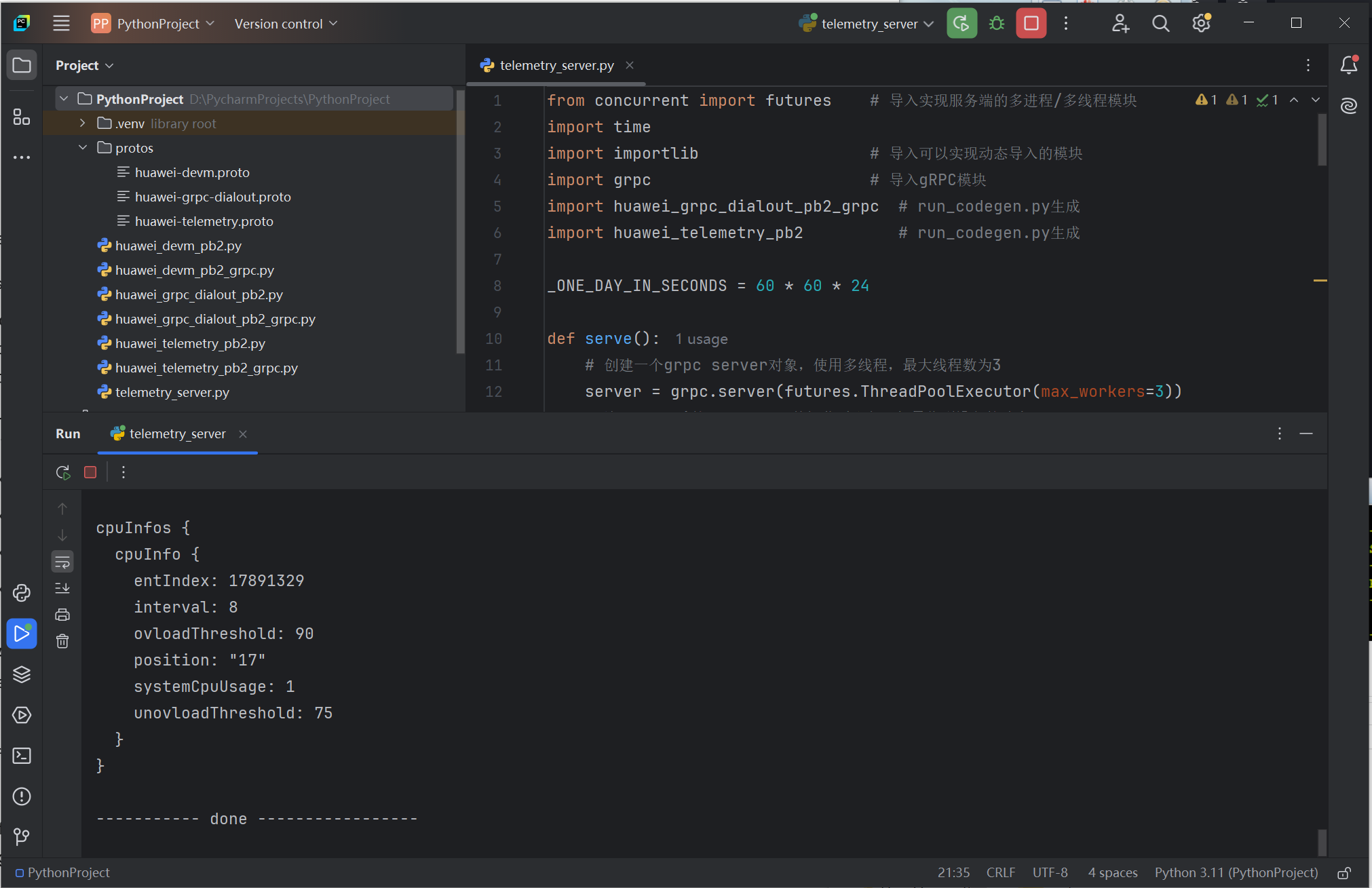

数据采样间隔10s，10s后能持续接收到数据为成功🎉。
(返回数据的值并不会变化，因为eNSP中的机器不是物理机，无法返回真实的CPU负载数据。)
(排错，)

参考

教辅PPT
华为CloudEngine S5700 V600R022C01 配置指南-系统监控（eNSP中的S5700功能不全）
https://support.huawei.com/enterprise/zh/doc/DOC1100098004
https://support.huawei.com/enterprise/zh/doc/EDOC1100290805/5172479f#ZH-CN_TASK_0000001171569233
