4-1 LLDP服务和JSON格式

链路发现协议介绍

LLDP协议:（Link Layer Discovery Protocol）是IEEE 802.1ab中定义的链路层发现协议。LLDP是一种标准的二层发现方式，可以将本端设备的管理地址、设备标识、接口标识等信息组织起来，并发布给自己的邻居设备，邻居设备收到这些信息后将其以标准的管理信息库MIB（Management Information Base）的形式保存起来，以供网络管理系统查询及判断链路的通信状况。

目的: 随着网络规模越来越大，网络设备种类繁多，并且各自的配置错综复杂，对网络管理能力的要求也越来越高。传统网络管理系统多数只能分析到三层网络拓扑结构，无法确定网络设备的详细拓扑信息、是否存在配置冲突等。因此需要有一个标准的二层信息交流协议。 LLDP提供了一种标准的链路层发现方式。通过LLDP获取的设备二层信息能够快速获取相连设备的拓扑状态；显示出客户端、交换机、路由器、应用服务器以及网络服务器之间的路径；检测设备间的配置冲突、查询网络失败的原因。企业网用户可以通过使用网管系统，对支持运行LLDP协议的设备进行链路状态监控，在网络发生故障的时候快速进行故障定位。 ¹

实验设计

1. S0交换机和Cloud结构与2-1节相同。

2. 在S0交换机上分出几台其它设备构成拓扑网络，所有节点开启LLDP网络发现。

3. 在S0上获取拓扑节点信息，使用netmiko库ssh连接远程服务器，通过lldp协议获取S0节点相关的拓扑信息。

4. 处理拓扑信息数据，使用graphviz绘制拓扑图。

1.S5700与物理机互通

详见2-1eNSP设备节点与物理机通讯.md

2.配置SSH

详见3-1SSH协议.md
因为需要先远程连接服务器，才能做后面的事，重复SSH内容。

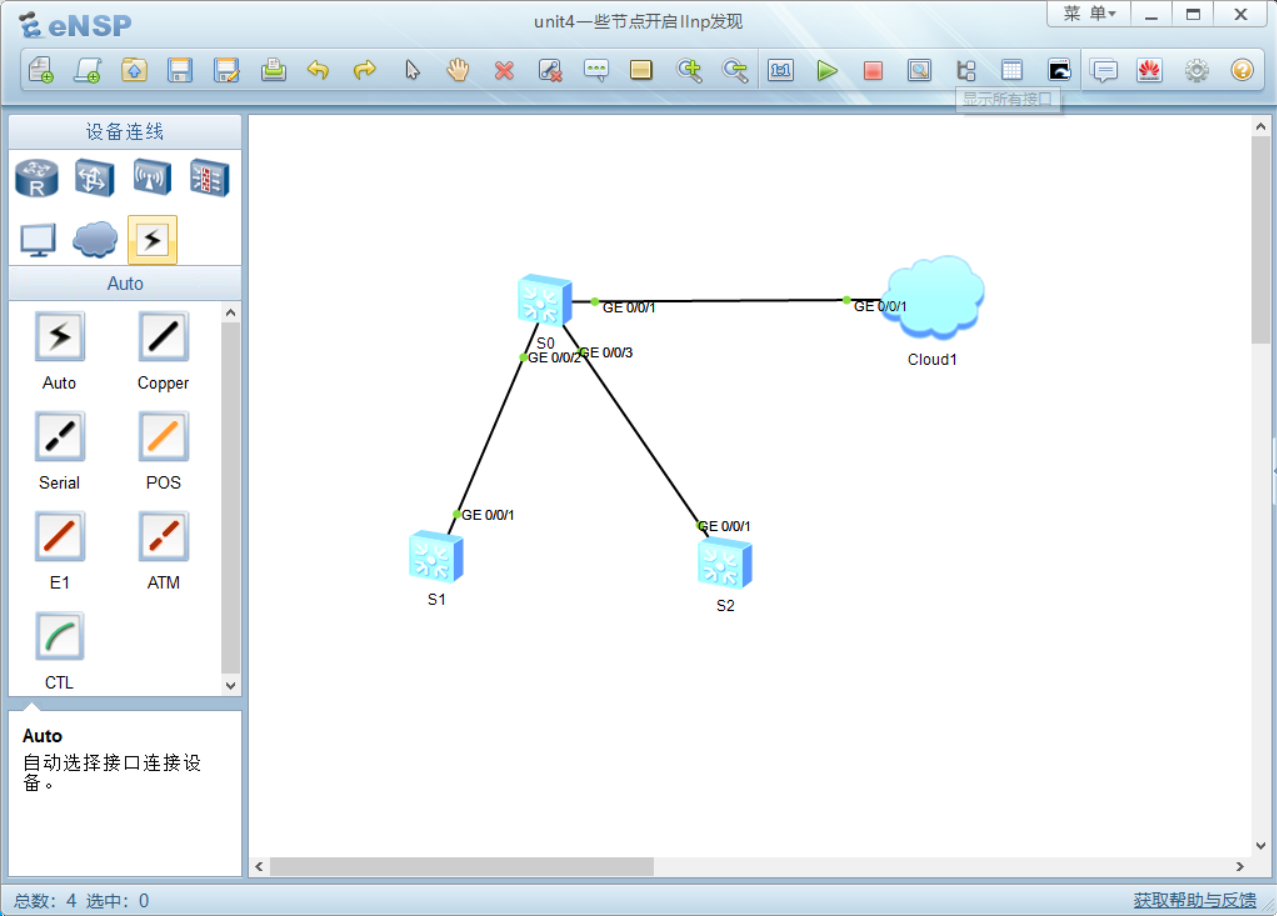

3.更多设备节点和命名设备

拉出更多S5700设备，启动，与第一台S5700连接。
分别登录设备，顶级节点命名为S0 ，另外的命名为S1、S2。

4.分别开启LLDP服务

一行命令即可开启LLDP功能。所有设备都分别开启。

5.或直接导入工程

鉴于内容跟之前两章重复，也可以直接导入。

⏬下载地址： eNSP工程-unit4-一些节点开启lldp发现.zip

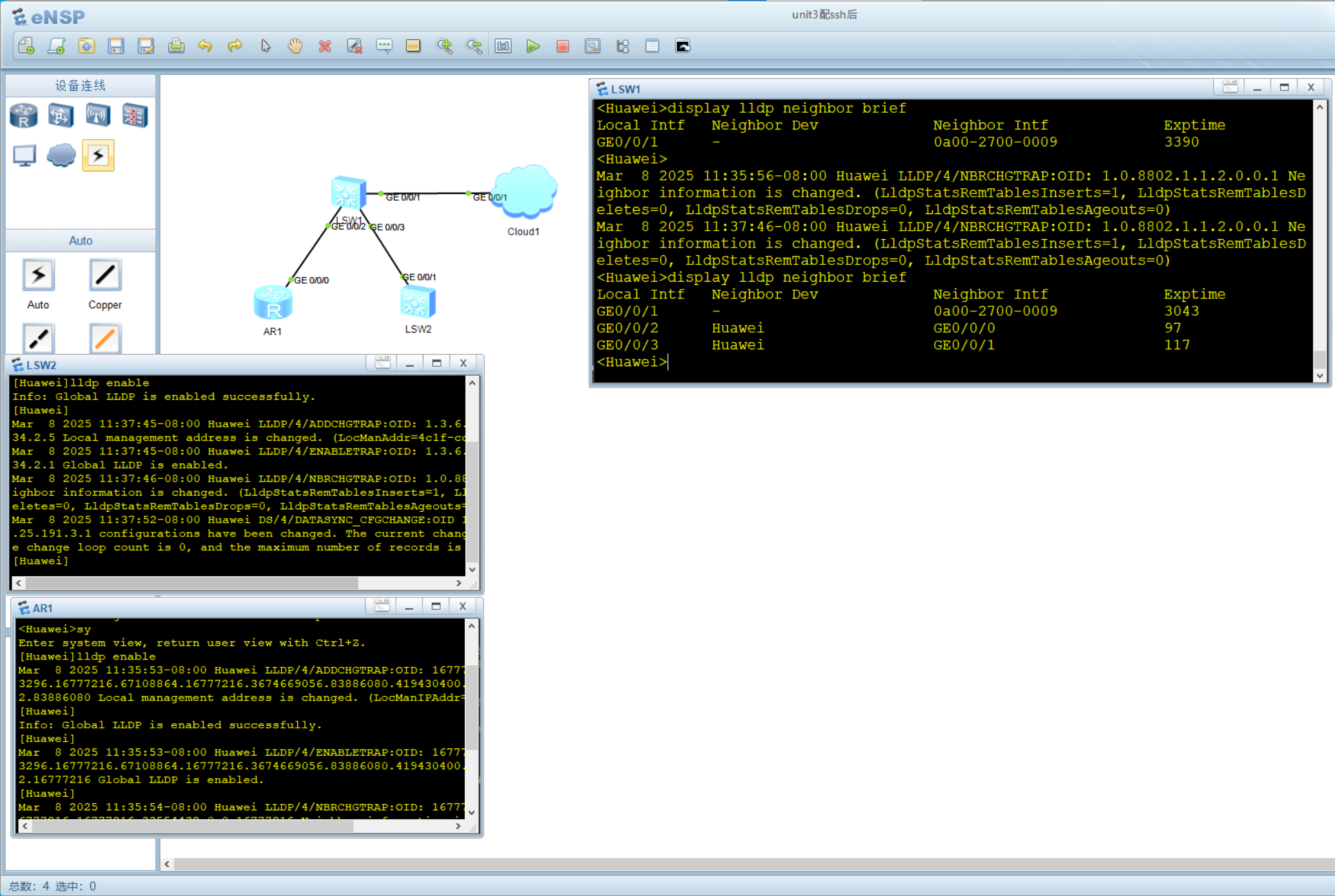

6.验证结果

在S0设备上输入

能看到回显信息，与S0连接的S1、S2节点信息为成功。

介绍

JSON:（JavaScript Object Notation，JavaScript 对象表示法）是一种轻量级的数据交换格式。它易于人阅读和编写，同时也易于机器解析和生成，广泛应用于 Web 应用程序中。

想一想为什么需要json格式？直接将输出存储在本地记事本中；存储在数据库中；将信息从一台服务器发送至客户端；服务器上使用的编程语言和框架各部相同。

数据类型和语法

数据类型

• 字符串：由双引号包围的 Unicode 字符序列。

• 数字：可以是整数或浮点数。

• 布尔值：true 或 false。

• 数组：由方括号 [] 包围的有序值序列，值之间用逗号分隔。

• 对象：由花括号 {} 包围的键值对集合，键值对之间用逗号分隔，键和值之间用冒号分隔。

• 空值：null。

语法规则：

• 数据以键值对的形式存在。

• 键值对之间用逗号分隔。

• 对象由花括号 {} 包围。

• 数组由方括号 [] 包围。

• 字符串必须用双引号包围。

示例：

与Python Dict字典的区别

虽然长的跟Python字典完全一致，但只是恰巧罢了。Dict字典是Python内置的数据结构，在硬盘上以二进制字节存在，我们看到的是解码后的信息。
Python的dict字典、Javascript的对象、Java的Map都是键值对映射，支持的数据类型和语法甚至完全一样，以至于看上去一样，但它们的具体实现和存储在硬盘上的字节肯定是不一样的。
因此，需要XML、JSON这种可以作为中间通用格式的字符串存在。

Json字符串与python Dict互转

使用内置库json。
dict转json字符串： dict.dumps()
json字符串转dict： jsonstring.loads()
注意：dict.dump()和string.load()方法针对文件。
